Газораспределительные системы.3 РГР

Расчетно-графическая работа 1

Для газа заданного состава определить плотность, вязкость, теплоту сгорания газовой смеси и проверить на соответствие газа требованиям ГОСТ 5542 по концентрации сероводорода и по теплоте сгорания.

Состав топливного газа, % об.

Определить расчетный расход газа для газоснабжения сельского поселения, в котором проживают 1565 жителей, имеется больница на 25 коек, пекарня по производству хлеба формового в количестве 340 т/год и ферма на 430 коров.

Вопросы к защите

1. Что относится к газоиспользующему оборудованию?

2. Что относится к газовому оборудованию?

3. Какое количество сероводорода допускается в горючем природном газе, предназначенном для коммунально-бытового использования?

4. По какому закону определяются основные свойства газовой смеси?

5. Виды неравномерности газопотребления.

6. Для какого бытового газоиспользующего оборудования коэффициент одновременности не зависит от числа квартир?

Расчетно-графическая работа 2

По результатам решения РГР 1 выполнить гидравлический расчет

межпоселкового газопровода длиной 13,6 км с давлением в месте врезки 1,12 МПа.

Разработать решения по контролю сварных соединений и испытанию

трубопровода.

Вопросы к защите

1. Классификация газопроводов системы газораспределения по давлению.

2. Что является границей между наружным и внутренним газопроводом?

3. Что такое нормальные и стандартные условия?

4. Допустимые потери давления для газопроводов высокого и среднего давлений

5. Допустимые расчетные суммарные потери в газопроводах низкого давления

6. Области применения, преимущества и недостатки надземной и

подземной прокладки стальных газопроводов системы газораспределения.

7. В каких случаях переход трубопровода системы газораспределения через водную преграду сооружается в двухниточном исполнении?

8. Преимущества и недостатки применения полиэтиленовых труб для системы газораспределения.

9. В каких случаях допускается прокладка газопровода по стене

здания школы?

10. Какой должна быть высота помещения, в котором устанавливается

отопительное газоиспользующее оборудование жилого дома?

Расчетно-графическая работа 3

В соответствии с исходными данными РГР 2 выбрать и рассчитать

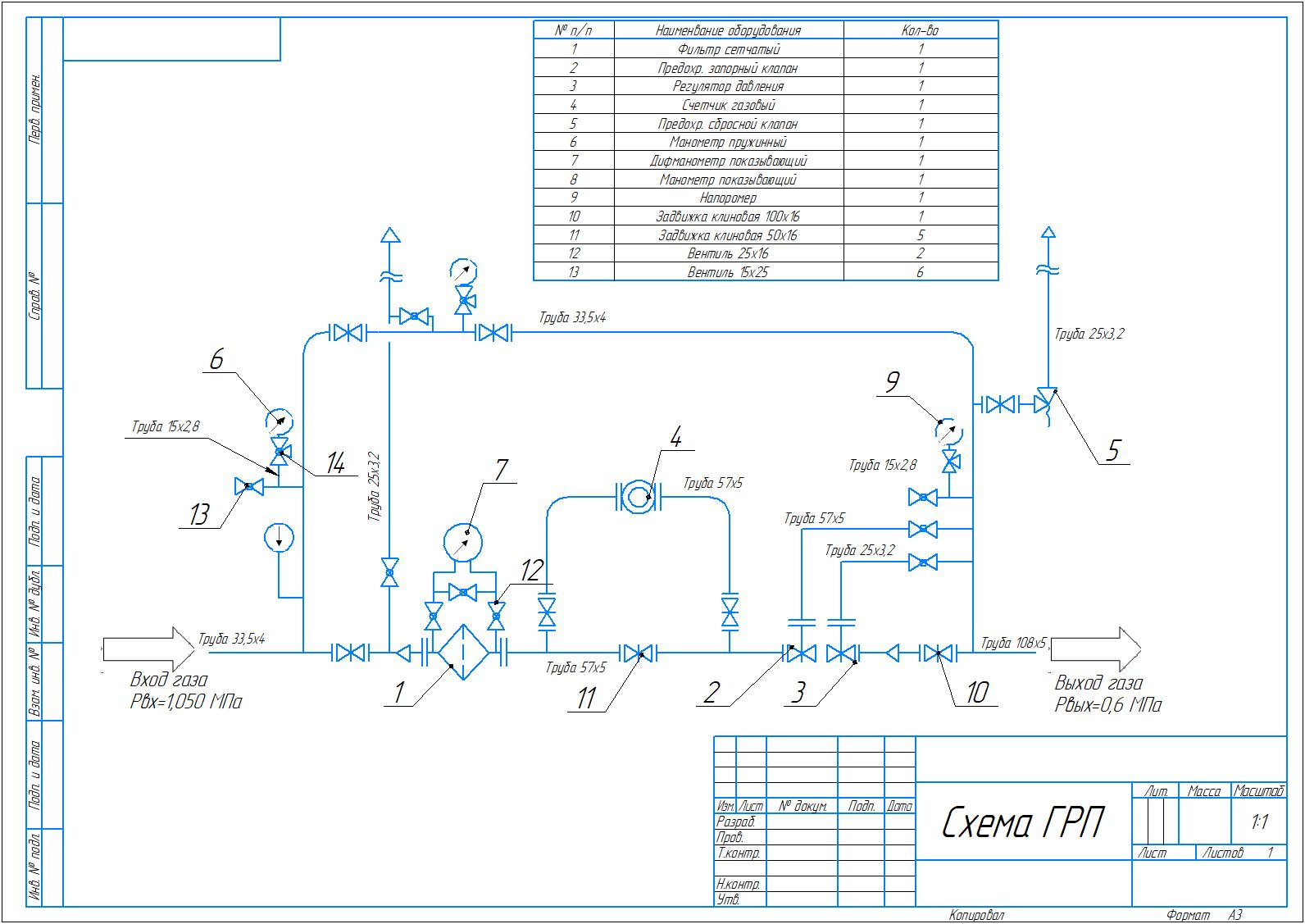

регулятор давления ГРП. Разработать технологическую схему ГРП.

Вопросы к защите

1. Основное оборудование ГРС, ГРП, ГРУ.

2. Назначение регулятора давления.

3. Преимущества и недостатки регуляторов прямого и непрямого

действия.

4. Назначение ПЗУ и ПСУ.

5. Для чего на ГРС устанавливается подогреватель газа?

6. В каком случае ГРП можно разместить на стене здания?
